LVDS转eDP信号转换板是为了适应我司在推广板卡时不断遇到的客户需要来点eDP屏的情况而专门设计的,板载的固件囊括支持市面上主流的各种分辨率的eDP屏,可以通过板上设置的跳线帽来设置出8种分辨率。LVDS信号的输入支持单/双 6/8bit的LVDS信号。

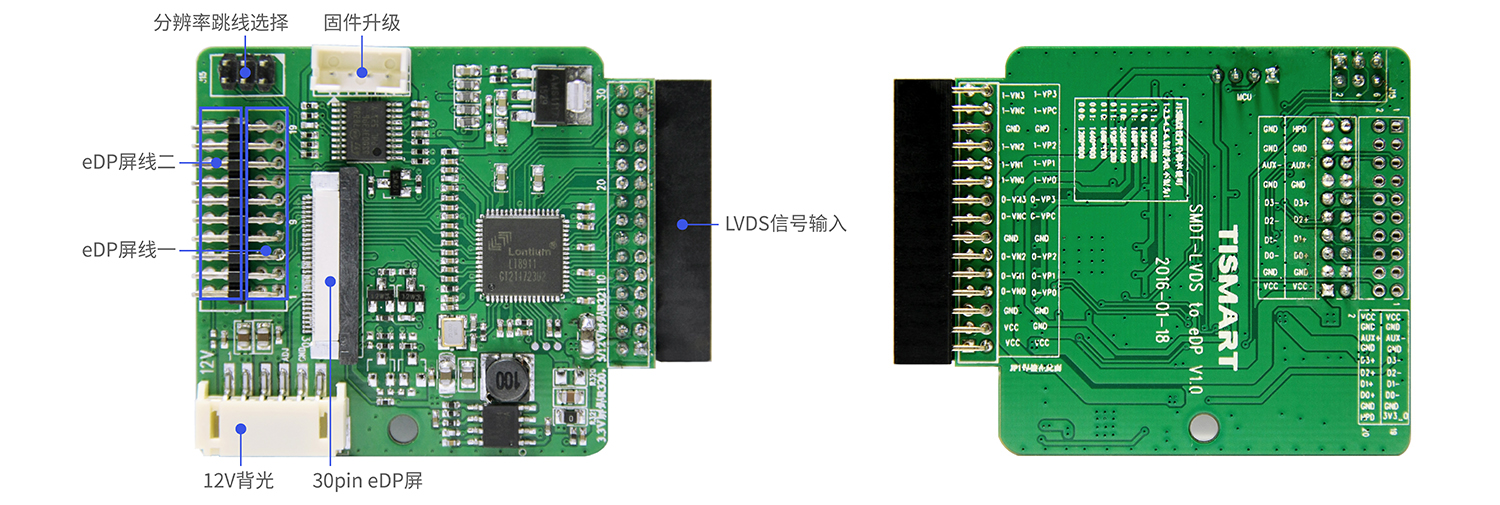

产品示意图

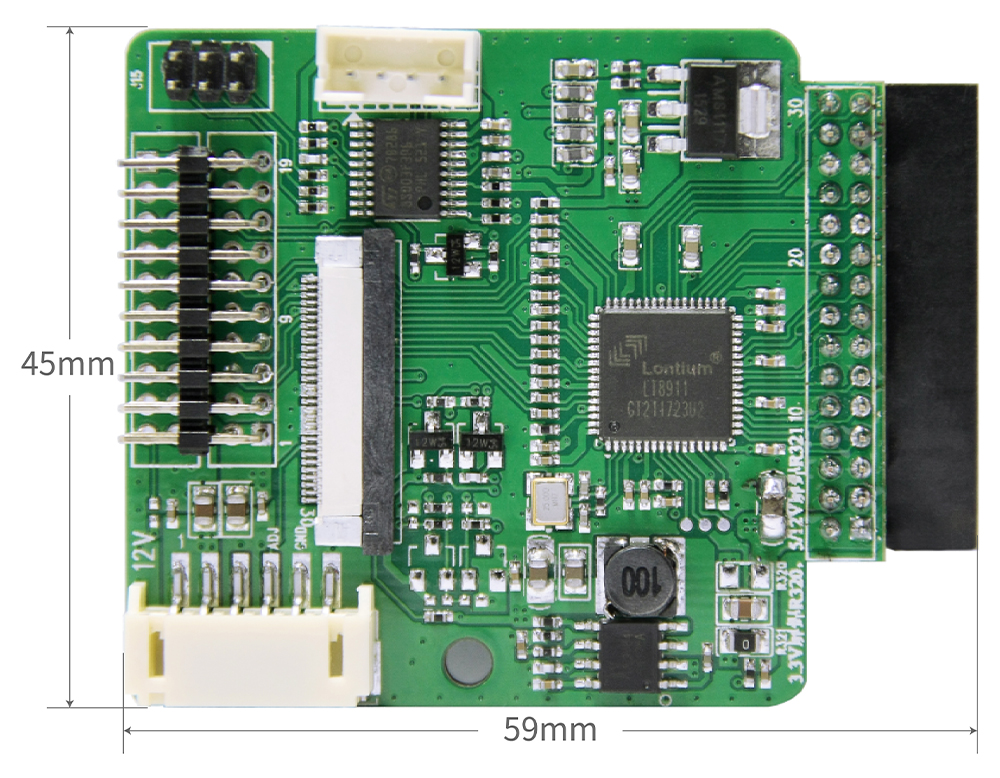

产品尺寸图





接口参数说明

◆转接板的电源说明

转接板的供电是由LVDS接口中的PVCC(PANELVCC)来提供的。PVCC的电压值即为准备连接的eDP屏的屏工作电源。且当PVCC=12/5V和PVCC=3.3V时转接板上的电源部分的元件稍有不同,描述如下:

PVCC=12/5V时,应该焊接SOP8的电源IC U37和R321,不焊接R320。

PVCC=3.3V时,则SOP8的电源IC U37和R321不焊接,应焊接上R320,元件位置也参照上图。

序号 定义 属性 描述
1 PVCC 电源输入 eDP液晶屏电源输出,+3.3v/+5V/ +12V可选
2
3
4 GND 地线 地线
5
6
7 0-VN0 输入 Pixel0 Negative Data (Odd)
8 0-VP0 输入 Pixel0 Positive Data (Odd)
9 0-VN1 输入 Pixel1 Negative Data (Odd)
10 0-VP1 输入 Pixel1 Positive Data (Odd)
11 0-VN2 输入 Pixel2 Negative Data (Odd)
12 0-VP2 输入 Pixel2 Positive Data (Odd)
13 GND 地线 地线
14 GND 地线 地线
15 0-VNC 输入 Negative Sampling Clock (Odd)
16 0-VPC 输入 Positive Sampling Clock (Odd)
17 0-VN3 输入 Pixel3 Negative Data (Odd)
18 0-VP3 输入 Pixel3 Positive Data (Odd)
19 1-VN0 输入 Pixel0 Negative Data (Even)
20 1-VP0 输入 Pixel0 Positive Data (Even)
21 1-VN1 输入 Pixel1 Negative Data (Even)
22 1-VP1 输入 Pixel1 Positive Data (Even)
23 1-VN2 输入 Pixel2 Negative Data (Even)
24 1-VP2 输入 Pixel2 Positive Data (Even)
25 GND 地线 地线
26 GND 地线 地线
27 1-VNC 输入 Negative Sampling Clock (Even)
28 1-VPC 输入 Positive Sampling Clock (Even)
29 1-VN3 输入 Pixel3 Negative Data (Even)
30 1-VP3 输入 Pixel3 Positive Data (Even)





◆ 3pin eDP接口

该屏的接口为FPC插座,规格为30PIN 0.5mm间距。接口定义如下:

序号 定义 属性 描述
1 NC 未连接
2 GND 地线 地线
3 D1- 输出 Display Port Lane 1 negative output
4 D1+ 输出 Display Port Lane 1 positive output
5 GND 地线 地线
6 D0- 输出 Display Port Lane 0 negative output
7 D0+ 输出 Display Port Lane 0 positive output
8 GND 地线 地线
9 AUX+ 输出 Display Port AUX+ chanenl positive singal
10 AUX- 输出 Display Port AUX- chanenl negative singal
11 GND 地线 地线
12 3V3 电源 LCD_VCC
13 3V3 电源 LCD_VCC
14 NC 未连接
15 GND 地线 地线
16 GND 地线 地线
17 eDP_HPD 输入 屏热插拔检测信号,屏输出
18 GND 地线 地线
19 GND 地线 地线
20 GND 地线 地线
21 GND 地线 地线
22 BL_EN 输出 背光使能信号
23 BL_PWM 输出 背光亮度调节信号
24 NC 未连接
25 NC 未连接
26 12V 电源 背光电源VLED
27 12V 电源 背光电源VLED
28 12V 电源 背光电源VLED
29 12V 电源 背光电源VLED
30 NC 未连接





◆eDP 屏线接口1

位号为JP3,为10*2双排插针,电气定义如下:

序号 定义 属性 描述
1 PVCC 电源 eDP液晶屏电源输出
2 PVCC 电源
3 GND 地线 地线
4 GND 地线 地线
5 D0- 输出 Display Port Lane 0 negative output
6 D0+ 输出 Display Port Lane 0 positive output
7 D1- 输出 Display Port Lane 1 negative output
8 D1+ 输出 Display Port Lane 1 positive output
9 D2- 输出 Display Port Lane 2 negative output
10 D2+ 输出 Display Port Lane 2 positive output
11 D3- 输出 Display Port Lane 3 negative output
12 D3+ 输出 Display Port Lane 3 positive output
13 GND 地线 地线
14 GND 地线 地线
15 AUX- 输出 Display Port AUX- chanenl negative singal
16 AUX+ 输出 Display Port AUX+ chanenl positive singal
17 GND 地线 地线
18 GND 地线 地线
19 GND 地线 地线
20 eDP_HPD 输入 屏热插拔检测信号,屏输出





◆ eDP 屏线接口2(图片中NC位,与JP3选焊其一)

位号为JP4,为10*2 双排插针,电气定义如下:

序号 定义 属性 描述
1 PVCC 电源 eDP液晶屏电源输出
2 PVCC 电源
3 GND 地线 地线
4 GND 地线 地线
5 AUX- 输出 Display Port AUX- chanenl negative singal
6 AUX+ 输出 Display Port AUX+ chanenl positive singal
7 GND 地线 地线
8 GND 地线 地线
9 D3- 输出 Display Port Lane 3 negative output
10 D3+ 输出 Display Port Lane 3 positive output
11 D2- 输出 Display Port Lane 2 negative output
12 D2+ 输出 Display Port Lane 2 positive output
13 D1- 输出 Display Port Lane 1 negative output
14 D1+ 输出 Display Port Lane 1 positive output
15 D0- 输出 Display Port Lane 0 negative output
16 D0+ 输出 Display Port Lane 0 positive output
17 GND 地线 地线
18 GND 地线 地线
19 3V3 输出 3.3V输出
20 eDP_HPD 输入 屏热插拔检测信号,屏输出





◆ 背光控制接口

用于eDP屏的背光控制,信号方向为输入,仅与30pin的eDP屏的FPC接口相搭配使用,若屏线上自带6pin的背光控制接口,则应从转接板以外的信号源板卡上直接来取。当使用19寸以上大屏或者屏背光的功率在20W以上的话时,背光供电请从其他电源板上取电,以免造成系统不稳定。

电气定义如下:

序号 定义 属性 描述
1 VLED 电源 12V输入
2 VLED 电源 12V输入
3 BL-EN 输入 背光使能控制
4 BL-ADJ 输入 背光亮度控制
5 GND 地线 地线
6 GND 地线 地线





◆ eDP&n

参照PCB上的丝印说明,套接为0,不套为1。分辨率的设置说明如下:

(1-2,3-4,5-6)

( 1 1 1):1920*1080

( 1 1 0):1366*768

( 1 0 1): 1680*1050

( 1 0 0): 2560*1440

( 0 1 1): 1920*1200

( 0 1 0): 1600*900

( 0 0 1): 1440*900

( 0 0 0): 1280*800
