I2C-TO-TTL小板是实现I2C转双路标准TTL接口，8路GPIO。可以在TTL,GPIO接口不够用的场合使用。

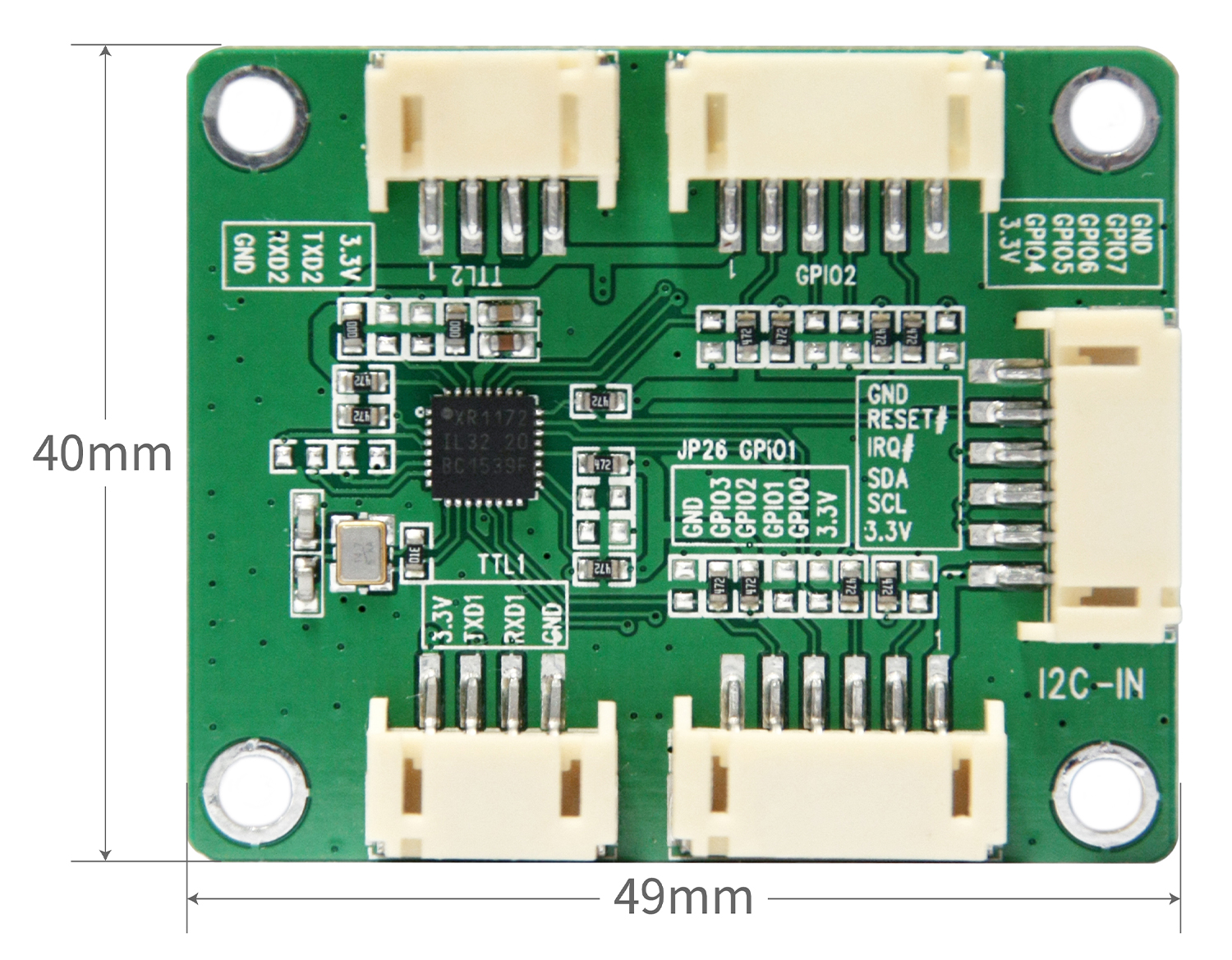

外观及接口示意图
尺寸图
接口参数说明
◆I2C，电源输入接口
采用3.3Ｖ的直流电源供电
I2C座子的接口定义如下，，座子规格为6PIN 2.0m间距。
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC3V3 | 输入 | 3.3V |
| 2 | SCK | 输入 | I2C时钟输入 |
| 3 | SDA | 输入 | I2C数据输入输出 |
| 4 | IRQ | 输入 | 中断控制 |
| 5 | RESET | 输入 | 复位信号 |
| 6 | GND | 地线 | 地线 |
◆ GPIO座子2接口
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC3V3 | 输入 | 3.3V |
| 2 | GPIO4 | 输出 | 数据输入输出口 |
| 3 | GPIO5 | 输出 | 数据输入输出口 |
| 4 | GPIO6 | 输出 | 数据输入输出口 |
| 5 | GPIO7 | 输出 | 数据输入输出口 |
| 6 | GND | 地线 | 地线 |
◆ GPIO座子1口
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC3V3 | 输入 | 3.3V |
| 2 | GPIO0 | 输出 | 数据输入输出口 |
| 3 | GPIO1 | 输出 | 数据输入输出口 |
| 4 | GPIO2 | 输出 | 数据输入输出口 |
| 5 | GPIO3 | 输出 | 数据输入输出口 |
| 6 | GND | 地线 | 地线 |
◆ TTL1座子接口
| 序号 | 定义 | 属性 | 描述 |
| 1 | GND | 地线 | 地线 |
| 2 | RX1 | 数据输入 | 数据输入口 |
| 3 | TX1 | 数据输出 | 数据输出口 |
| 4 | 3.3V | 电源 | 3.3V |
◆ TTL2座子接口
| 序号 | 定义 | 属性 | 描述 |
| 1 | GND | 地线 | 地线 |
| 2 | RX2 | 数据输入 | 数据输入口 |
| 3 | TX2 | 数据输出 | 数据输出口 |
| 4 | 3.3V | 电源 | 3.3V |
