全网唯一的3.3V与5.0V电源、信号完美兼容的RS485自动流向控制模块,无需“收-发”控制,使用本模块跟您操作串口一样简单。









模块亮点:

◆ 3.3V与5.0V电源完美兼容。

◆ 3.3V与5.0V信号完美兼容。

◆ 绝对采用原装进口芯片,工业级设计,抗干扰能力超强,同时采用更为有效的485防雷设计,可在工业现场及野外恶劣的环境下使用,工作温度为-40℃至+85℃,传输距离可达千米(用的850米的2*1.5的线缆做的测试,建议在800米内使用,超过800米请加中继器)。

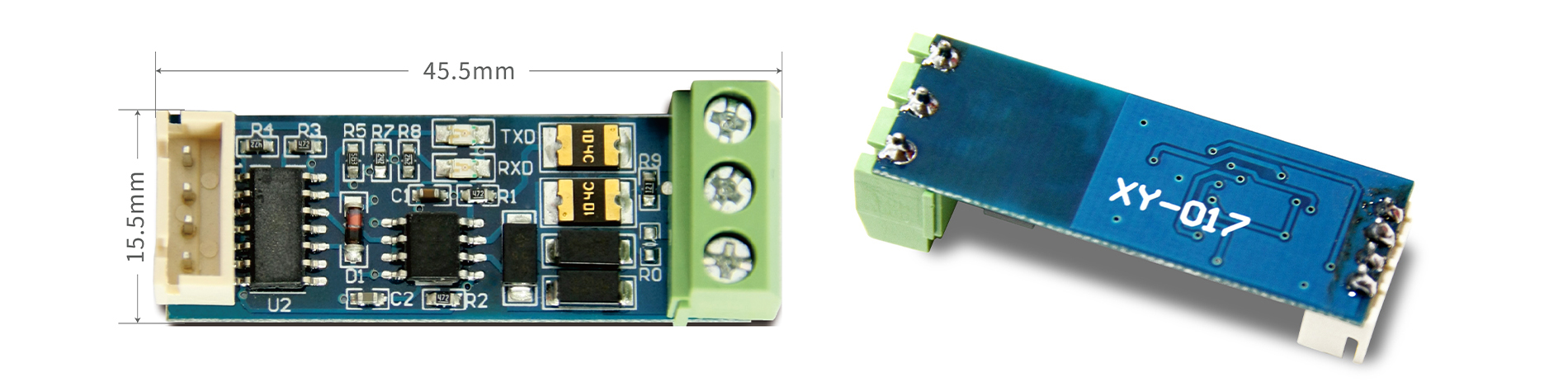

◆ 采用半孔工艺设计,板厚0.8mm,可轻松作为子母板使用,也可焊接端子使用。

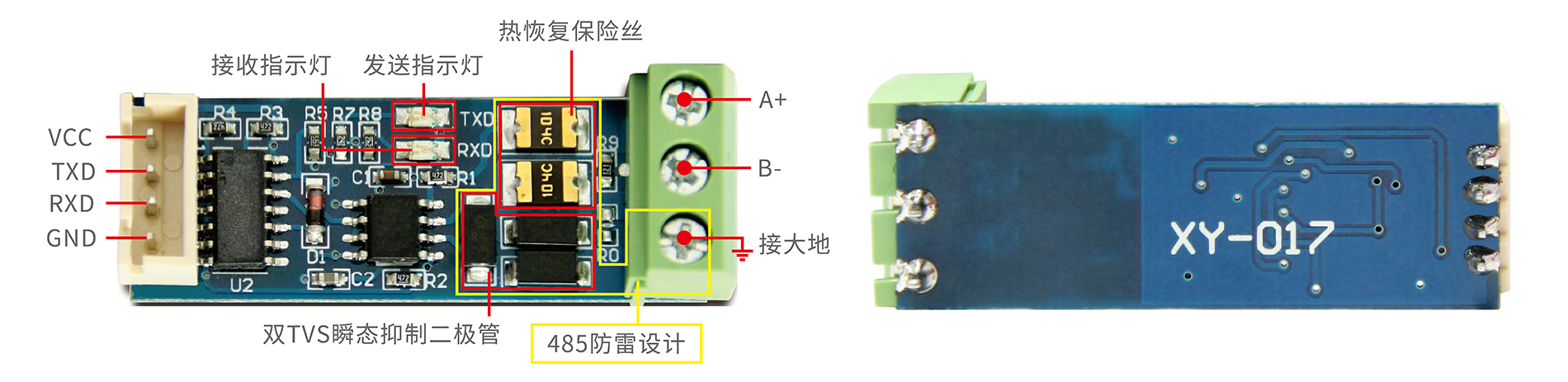

◆ 具有RXD、TXD信号指示灯,收发状况尽收眼底。





模块特点:

(1)本模块充分考虑了485总线防雷设计和抗干扰设计,在野外长距离传输时,将模块的“接大地”端接入大地,可以起到很好的抗干扰和防雷的作用,使485总线更安全;室内短距离传输时可以不接入大地。

(2)采用标准的2.54间距设计,方便您的二次开发。

(3)具有120欧匹配电阻,短接R0即可使能匹配电阻,长距离传输时建议短接。

(4)支持多机通讯,允许接在最多128个设备的总线上。

(5)本模块可以进行热插拔,不会出现其他485芯片热插拔出现的信号栓死现象。

(6)大面积铺铜,防止信号干扰。
