产品简介：
视美泰SW-1081D 壁挂式测温人脸识别通行管理模组，采用瑞芯微RK3288/RK3399/高通MSM8953高性能硬件平台，搭载工业级双目摄像头和人脸活体识别技术，以及红外人体测温模块，是一款高性能、高可靠性的产品。支持1:1和1：N人脸比对和检索，支持口罩识别，支持人体温度检测，可高温预警，并支持身份证读卡器、指纹仪等多种外设扩展，可应用于门禁考勤，实现人员的安全、高效的进出控制。

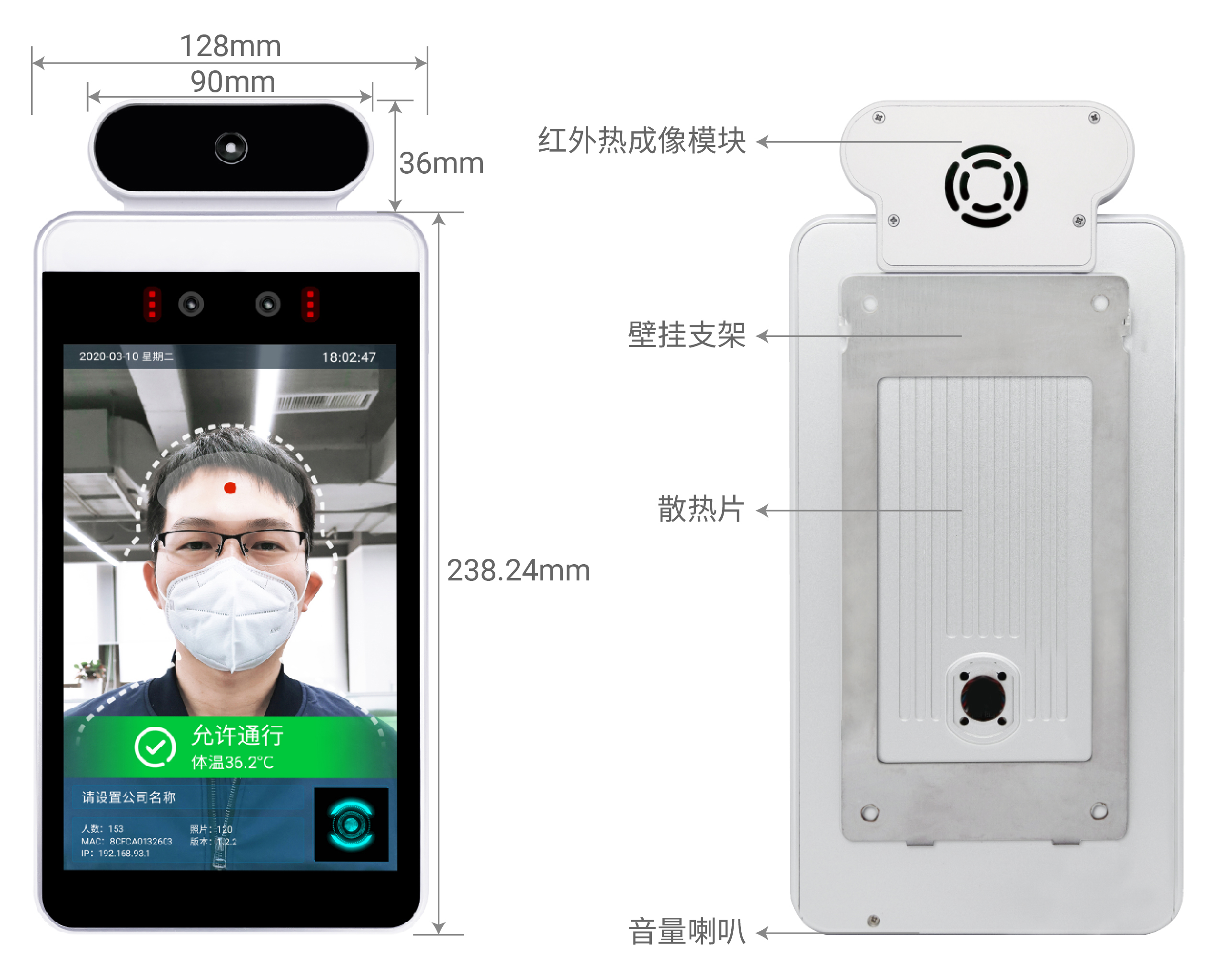

外观尺寸：

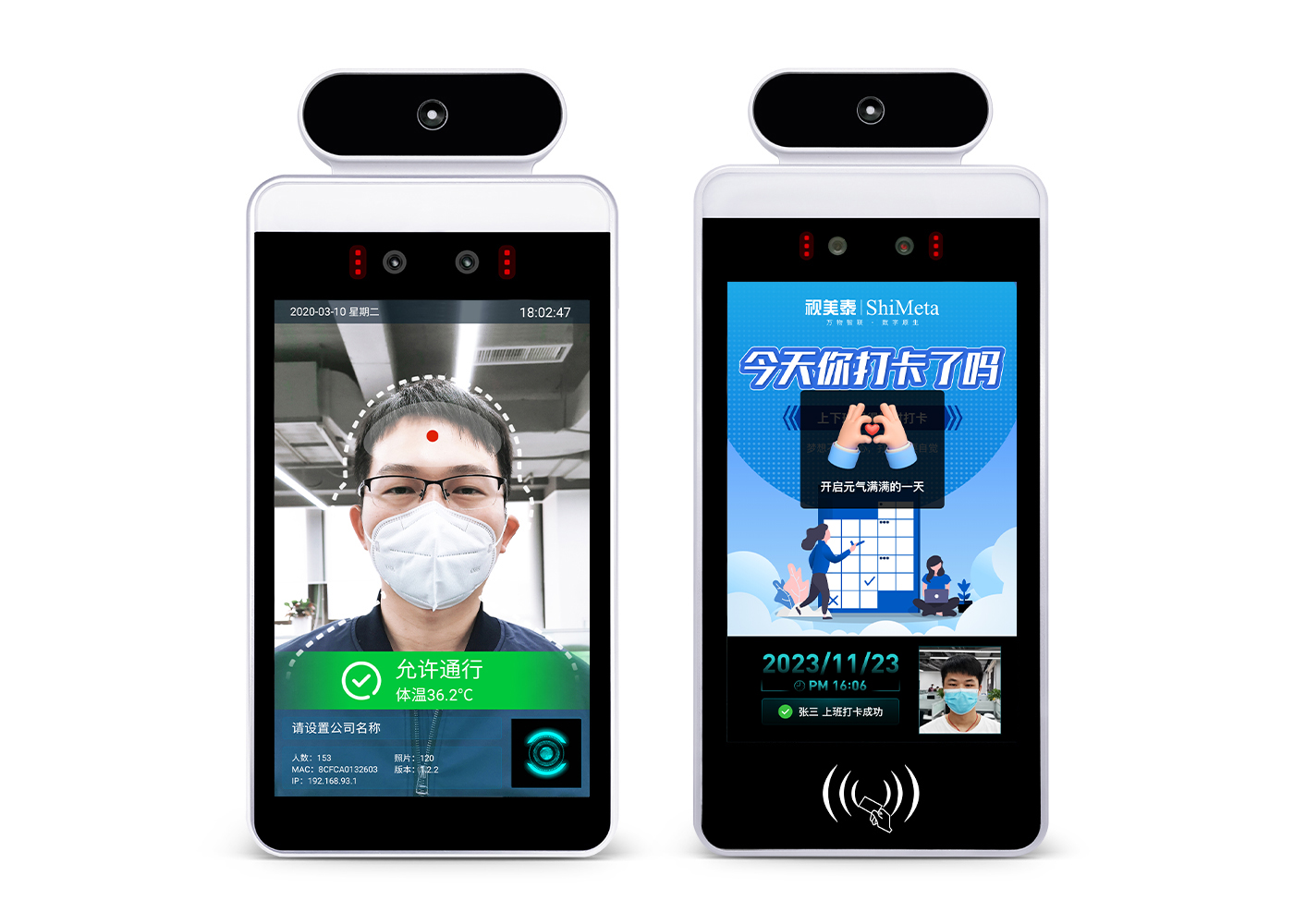

标准款：





I





















































C刷卡/身份证：























































固定方式：

1、 将壁挂支架用螺丝固定在设备指定的墙面安装位置；
2、 将模组设备的上方卡槽固定在壁挂支架的主机挂钩上，并在下方用组合螺钉固定设备下方孔位。

















































线材接口定义：











































各接线端子的接口定义如下：

• 继电器

	端子电气定义
Pin1	COM
Pin2	NO











韦根输入

	端子电气定义
Pin1	D0_IN
Pin2	D1_IN
Pin3	12V
Pin4	GND

韦根输出

	端子电气定义
Pin1	D0_OUT
Pin2	D0_OUT
Pin3	GND

232串口

	端子电气定义
Pin1	232_RX1
Pin2	232_TX1
Pin3	GND

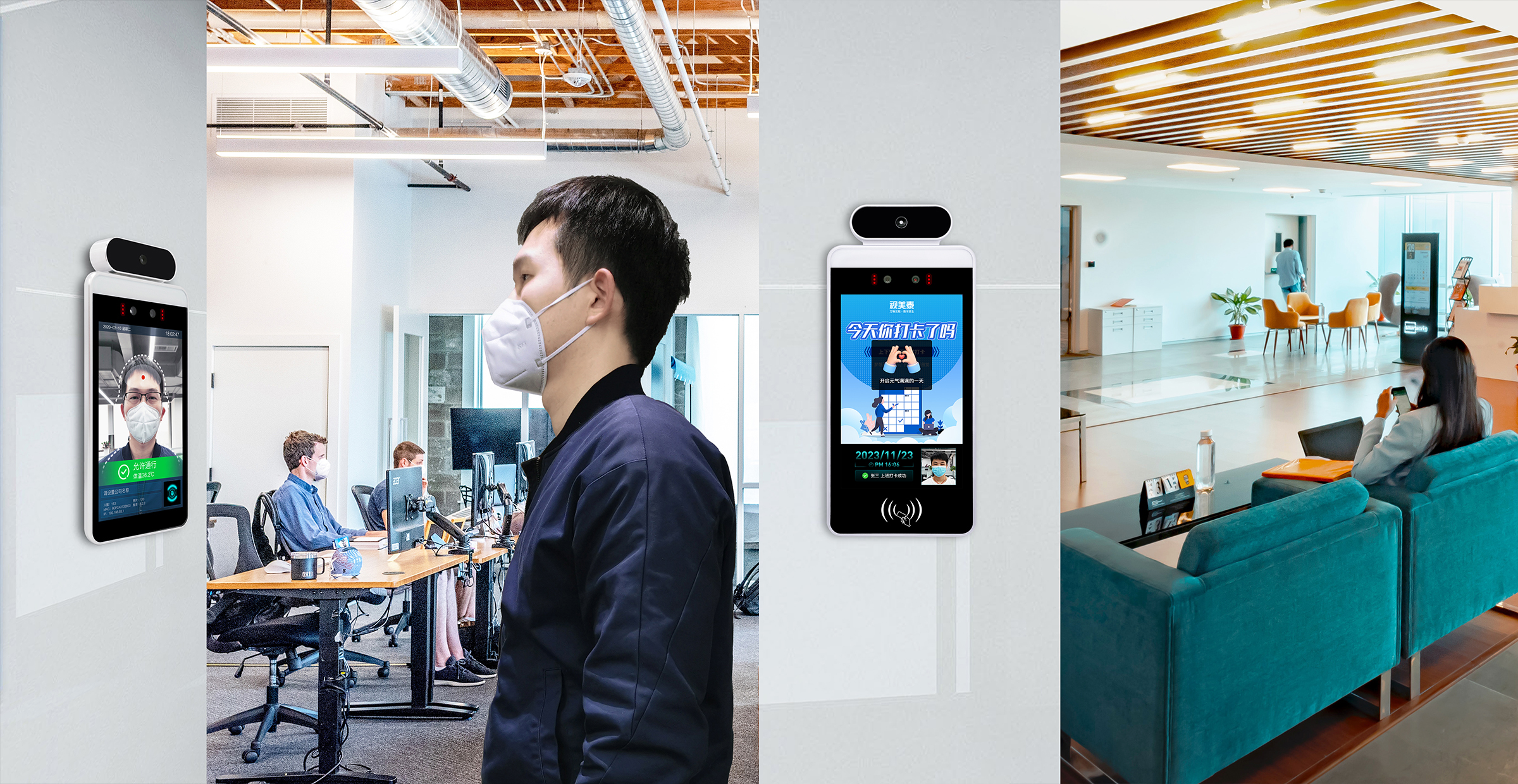

应用场景：
可适用于社区、写字楼、学校、酒店、景区、交通枢纽中心和其他公共服务场所等。
